Référence : KIT-BU-TXRX

Kit micro caméra bouton / vis 700 lignes avec émetteur autonome et récepteur sans fil 2.4 Ghz

Description courte :

Kit émetteur récepteur 2.4 Ghz autonome REF. TX-RX-A100-24

  • Kit micro caméra tactique 700 lignes avec émetteur / récepteur 2.4 Ghz
  • Emetteur audio / vidéo 2.4 GHz à 4 canaux
  • Compacte et autonome
  • Batterie lithium intégrée
  • Portée de 200 mètres en champ libre
  • Compatible uniquement avec nos caméras jack 2.5 mm

Micro caméra bouton / vis REF. BU700

  • Capteur couleur 1/3 SONY 960H HAD II CCD
  • Résolution 700 lignes TV (976×582)
  • Sensibilité de 0.005 Lux / 30IRE @ F1.2
  • Longueur focal 4.3 mm
  • Angle de vue 78°
  • Capteur de type Pinhole
  • Microphone audio sensible intégré
  • Micro caméra taille réduite 22×22×12 mm
  • Vis ou bouton interchangeable
  • Sortie Vidéo jack 2.5 mm ou Coaxial RCA
  • Alimentation 5V (consommation 180mA)
  • Température d'utilisation -10°C à 50°C

Description

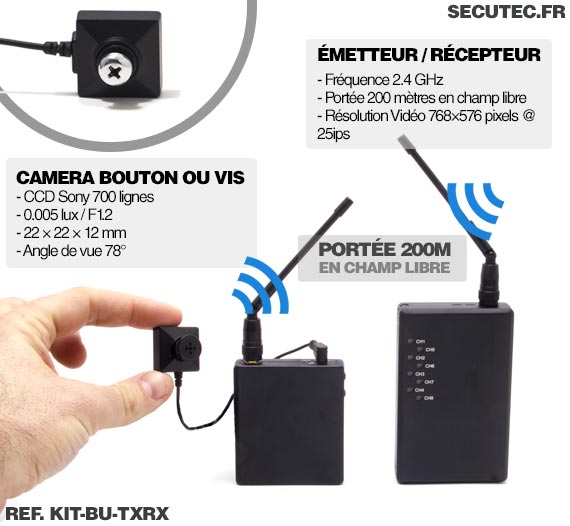

Kit complet micro caméra bouton / vis avec émetteur récepteur 2.4 Ghz

Le kit micro caméra bouton / vis avec émetteur et récepteur 2.4 Ghz, vous permet de transmettre le signal audio vidéo  à une distance maximal de 200 mètres en champs libre.

La résolution vidéo de transmission est  720 × 525 pixels @ 30 images par seconde.

Connectez le récepteur sans-fil à une source vidéo (micro enregistreur, TV, ...)



Caméra bouton / vis

Cette mini caméra est munie d'un capteur haute résolution 1/3 SONY 960H HAD II CCD de 700 lignes. Elle fonctionne sous une luminosité minimum de 0.005 lux et possède un objectif de 78° d' angle de vue.

L'avantage essentiel de cette caméra miniaturisée vient de sa conception plate et de son objectif fileté de type "PINHOLE" (trou d'épingle), ce qui vous permettra d'y adapter des embouts "vis ou boutons" selon son usage.

Utilisation

Elle est couplée à un micro-cravate sensible que vous pourrez fixer aisément grâce à son épinglette. Cette mini caméra est parfaite pour la dissimuler derrière une chemise en configuration "bouton" ou pour exemple, derrière une plainte, une planchette en bois , en configuration "vis".

Alimentation

Notre duo caméra + micro est auto alimentée par sa pile de 9 volts ou bien directement par son enregistreur ( option ) Si vous désirez en augmenter son autonomie, vous avez la possibilité d'y ajouter notre bloc piles 12 volts (8 x 1.5 volts).

Un mini régulateur de tension est incorporé au cordon de connexion ce qui a pour effet de pouvoir alimenter le système en 9 ou 12 volts.

Vous avez aussi la possibilité de brancher le tout sur un transformateur 220/12Volts pour un usage direct sur le secteur (en option).

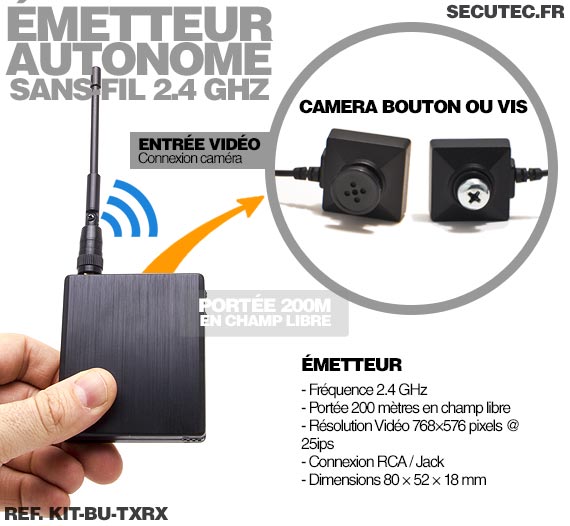

Emmetteur audio vidéo autonome

Cet émetteur audio / vidéo 2.4 GHz à 4 canaux est autonome, et en plus, il alimentera la caméra sur laquelle il est connecté (caméra avec connexion mini Jack uniquement), vous n'aurez qu'un seul fil entre la caméra et cet émetteur.

D'une portée de 200 mètres en champ libre (sans obstacles ni interférences) et d'une puissance de 100 mW, il sera idéal pour des applications audio et vidéo sans fil.

Le simple fait de connecter une caméra sur l'émetteur fera que les images seront immédiatement transmises vers le récepteur situé à sa portée.

Autonomie

Grâce à sa batterie Lithium rechargeable de 2200 mAh, vous aurez une autonomie de 2 heures en continu avec l'alimentation de la caméra comprise.

Des petits switchs vous permettront de sélectionner le canal sélectionné parmi les quatre proposés.

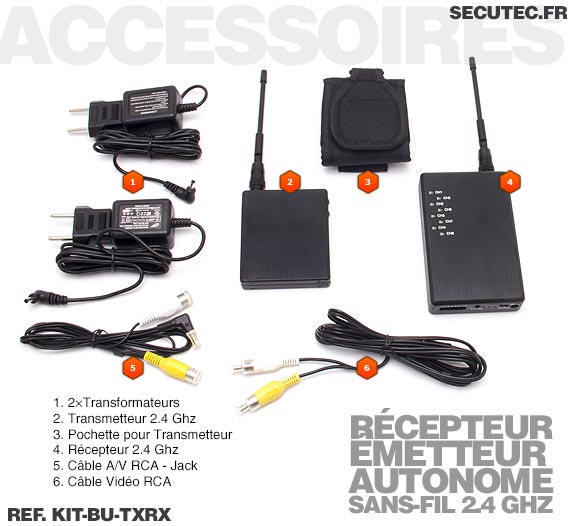

Accessoires

Une sacoche pour port à la ceinture de l'émetteur est fournie avec l'ensemble.

Récepteur audio vidéo autonome

Le récepteur audio / vidéo 2.4 GHz est à 8 canaux et il est également autonome, il vous servira à recevoir le signal audiovisuel de l'émetteur et le restituera vers un téléviseur pour un simple visionnage, ou à un enregistreur en vue d'enregistrer ces images.

Autonomie

Sa batterie Lithium-Ion rechargeable de 3.7 Volts et de 2200 mA vous autorisera une autonomie de 3 heures en réception.

Comme sur l'émetteur, vous disposez également de switch, vous devrez impérativement vous mettre sur le même canal afin de mettre les deux appareils en relation.

Connexion

Un cordon RCA vous est fourni avec l'appareil afin de pouvoir le relier à un moniteur ou un enregistreur numérique.

Dans l'hypothèse d'une liaison vers un PC, ce dernier devra être doté d'une carte ou d'un cordon d'acquisition afin de pouvoir accepter le signal audiovisuel.

Une petite LED vous indiquera le niveau de puissance de la batterie et le moment où vous devrez recharger celle ci.

Caractéristiques

 Général
Garantie 2 ans
Caractéristiques
Détection de mouvements Non
Menu à l'écran (OSD) Non
Ordinateurs compatibles Tous
Manuel d'utilisation Oui - en Français téléchargeable
Langage supporté Français, Anglais
Température d'utilisation  -20 °C ~ 60 °C
Humidité 85 % RH
Poids de l'appareil 135g (récepteur) / 50 g (émetteur) / 22g (caméra)
Dimensions 110 × 70 × 20 mm (récepteur) / 80 × 52 × 18 mm (émetteur) / 22 × 22 × 12 mm (caméra)
 Caméra
Type de capteur Sony CMOS
Taille du capteur 1/3"
Nombre de lignes 700 lignes
Luminosité minimum 0.005 lux
Ratio S/N 54 dB (AGC OFF)
AGC Max
Balance de blancs Oui - automatique
Obturateur électronique 1/50 ~ 1/120 000
 Enregistreur
Enregistrement sur secteur Non
Horodatage Oui
 Vidéo
Résolution vidéo 720 x 576 (D1)(PAL)
Norme vidéo PAL / NTSC automatique
Interpolation vidéo Non
Images par seconde 25, 30
 Objectif
Type d'objectif Objectif Pinhole HD (trou d'aiguille)
Focale objectif 4.3 mm
Ouverture objectif F/1.2
Angle de vue 78°
 Connexion
Entrée Alimentation
Sortie Audio, vidéo
Communication Jack 2.5 mm
Type d'antenne Omnidirectionnelle
 Alimentation
Alimentation 5 Volts, 12 Volts
Type de batterie Lithium Polymère
Capacité batterie 2200 mAh
Batterie interchangeable Oui
Temps de chargement ~ 3.30 heures
Autonomie en fonctionnement 2 heures
Consommation 280 mA
Mode de chargement Prise secteur
